- 产品特点：1、可随意改变仪表的输入信号量程。采用***新无跳线技术，只需设定仪表内部参数，即可适应现场要求。 2、可带有一路模拟量变送输出或继电器报警输出，适用于各种测量控制。

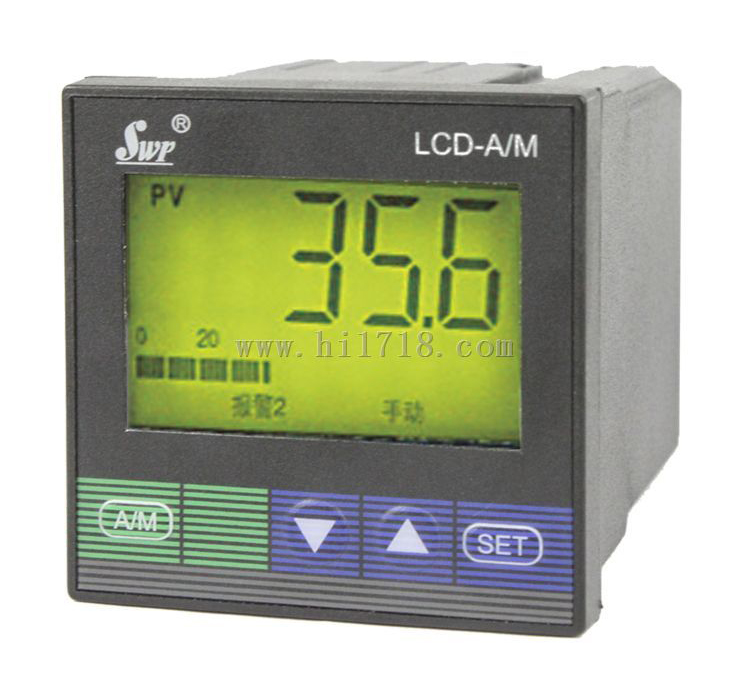

SWP-LCD-A/M手动操作器
介绍：
产品说明: |
| 一、 仪表类型 SWP-W -- 交流功率表 SWP-HZ -- 交流工频周波表 SWP-AC -- 交流电压/电流表 SWP-COS -- 交流功率因素表 SWP-E -- 交流电量集中显示控制仪 SWP-DC -- 直流电压/电流表 二、 主要特点 1、 可随意改变仪表的输入信号量程。采用***新无跳线技术，只需设定仪表内部参数，即可适应现场要求。 2、 可带有一路模拟量变送输出或继电器报警输出，适用于各种测量控制。 3、 采用全隔离技术。 4、 SWP-E系列仪表能够同时显示4组交流电工参数。 三、 仪表外形及接线图（以下为基本配线，特殊订货请参见随机接线图） 型号SWP-W、AC/DC、COS、HZ40系列接 线 图仪表外形仪表尺寸:96;48;110mm 开孔尺寸:92;44mm 重 量:240g 仪表外形仪表尺寸:48;96;110mm 开孔尺寸:44;92mm 重 量:240g型号SWP-W、AC/DC、COS、HZ80系列接 线 图仪表外形仪表尺寸:160;80;140mm 开孔尺寸:152;76mm 重 量:400g 仪表外形仪表尺寸:80;160;140mm 开孔尺寸:76;152mm 重 量:400g型号SWP-E80系列仪表外形仪表尺寸:160;80;140mm 开孔尺寸:152;76mm 重 量:400g仪表外形仪表尺寸:80;160;140mm开孔尺寸:76;152mm重 量:400g型号SWP-W、AC/DC、COS、HZ90系列接 线 图仪表外形仪表尺寸:96;96;140mm开孔尺寸:92;92mm重 量:400g 四、 SWP-LED系列交流电量集中显示控制仪型谱表 型 号代 码说 明SWP - E□ □ □□ -□ □-□□- □ □- □ - □交流电量集中显示控制仪（只限80系列）SWP - W□ □ □□ -□ □-□□- □ □- □ - □交流功率表 SWP - AC□ □ □□ -□ □-□□- □ □- □ - □交流电压/电流表 SWP - COS□ □ □□ -□ □-□□- □ □- □ - □交流功率因素表 SWP - HZ□ □ □□ -□ □-□□- □ □- □ - □交流工频周波表SWP - DC□ □ □□ -□ □-□□- □ □- □ - □直流电压/电流表 外形特征CS 横式显示仪表竖式显示仪表外形尺寸489 96;48mm（横式） 48;96mm（竖式）160;80mm（横式）80;160mm（竖式）96;96mm 控制作用0103 测量显示三位式控制通讯方式□ 0:无通讯；2:RS-232；4:RS-422；8:RS-485输出方式□ 参见"变送输出方式"输入类型□□ 参见"输入类型"第一报警方式□ 参见"报警输出方式"第二报警方式□ 参见"报警输出方式"馈电输出P DC24V馈电输出供电方式WT DC24V供电AC90～265V供电开关电源AC220V供电（线性电源，可省略）注：外形尺寸为４与９的仪表不能同时做上,下限报警与变送输出。例：如仪表要做上、下限报警就不能有变送输出。如要变送输出那只能有一个上限报警。★ SWP－W交流功率表标准出厂为双屏显示。★ 输入类型：（出厂默认值）代码输 入 范 围代码输 入 范 围代码输 入 范 围代码输 入 范 围010 ～ 1A040 ～ 4A070 ～ 200V100 ～ 500V020 ～ 2A050 ～ 5A080 ～ 300V110 ～ 600V030 ～ 3A060 ～ 100V090 ～ 400V ★ 注：交流电压输入信号***大为600V。如输入电压大于600V，外面须***接互感器。★ 变送输出方式：选型代码023458输出方式无输出4～20mA0～10mA1～5V0～5V特殊规格★ 报警方式选型代码NHL输出方式无报警（可省略）上限报警下限报警仪表用于三相对称负载测量时，接线方法如下： ★仪表用于单相负载测量时，接线方法如下： ★ 型号举例：①SWP-EC-801-02-05-N交流电量集中显示控制仪，输入类型为0～5A，无通讯，4～20mA变送输出，无报警输出，无通讯。②SWP-AC-C903-81-05-H-P交流电压表，输入类型为0～5A，继电器控制输出，带RS-485通讯，带上限继电器报警输出，带DC24V馈电输出。 |
