- 产品特点：1、 可分别带有一路PID控制输出及一路变送输出，可适用各种测量控制场合。 2、 手/自动无扰动切换，手自状态下可修改参数。 3、 具有多种调节输出方式（PWM输出、可控规触发输出、固态继电器输出及电压/电流输出）。

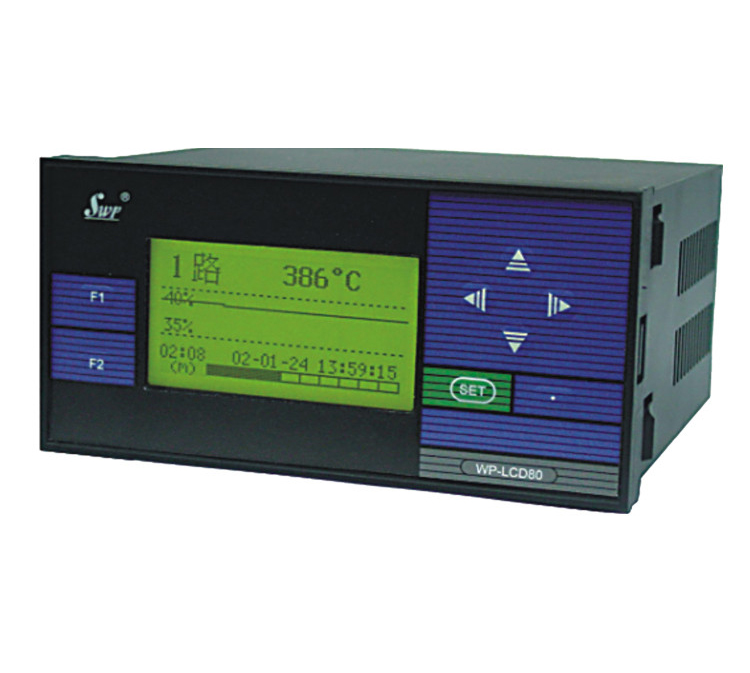

SWP-LCD-PID自整定控制仪
介绍：
产品说明: |
| SWP-LCD系列PID自整定控制仪表适用于需要进行高精度测量控制的系统。 SWP-LCD系列PID自整定控制仪集数字仪表与模拟仪表于一体，可对温度、压力、液位、速度等测量信号进行数字量显示控制，使测量值的显示更为清晰直观。 一、主要特点 1、 可分别带有一路PID控制输出及一路变送输出，可适用各种测量控制场合。 2、 手/自动无扰动切换，手自状态下可修改参数。 3、 具有多种调节输出方式（PWM输出、可控规触发输出、固态继电器输出及电压/电流输出）。 二、 特殊技术参数 控制输出方式PWM输出，可控硅触发输出，固态继电器输出，电压/电流输出设定/显示精度+0.5% FS+1位数max。设定值与显示值匹配，无相对误差比例范围0.0%-100.0%（单位：0.1%）积分（复位）时间0-9,999s（单位：1s）微分（比率）时间0-9,999s（单位：1s）控制周期1、2、4、6、15、30、60、120、240s（单位：1s）采样周期0.5s 三、 仪表外形及接线图（以下为基本配线方式，特殊订货请参见随机接线图） 型号SWP-ND805系列接 线 图仪表外形仪表尺寸:160×80×140mm 开孔尺寸:152×76mm 重 量:400g 型号SWP-NS805系列仪表外形仪表尺寸:80×160×140mm 开孔尺寸:76×152mm 重 量:400g 四、 SWP-LCD系列PID参数自整定控制仪型谱表 型 号代 码说 明SWP－LCD－N□ □ □□ -□ □ -□ □□ -□ □-□-□新一代PID自整定控制仪外形特征DS 横式显示仪表竖式显示仪表外形尺寸8 160×80mm（横式）,80×160mm（竖式）控制作用05 PID自整定控制通讯方式02489 无通讯通讯接口为RS-232C通讯接口为RS-422通讯接口为RS-485通讯接口特殊规格控制输出□ 参见"控制输出方式"变送输出□ 参见"变送输出方式"输入类型□□ 参见"输入类型"第一报警方式NHL 无报警（可省略）上限报警下限报警第二报警方式□ 参见"报警方式"馈电输出P DC24V 馈电输出供电方式WT DC24V供电AC90～265V供电（开关电源）AC220V供电（线性电源，可省略） ★ 输入类型： 代码输入类型测 量 范 围代码输入类型测 量 范 围代码输入类型测 量 范 围01B400～1800 ℃09Pt100.1-99.9～199.9℃1730～350Ω-1999～99999 d02S0 ～1600 ℃10Cu50-50.0～150.0 ℃18特 殊 规 格用 户 特 定03K0 ～1300 ℃11Cu100-50.0～150.0 ℃194～20 mA开方-1999～99999 d04E0 ～1000 ℃124～20 mA-1999～99999 d200～10mA开方-1999～99999 d05T-200～400 ℃130～10 mA-1999～99999 d211～ 5 V开方-1999～99999 d06J0 ～1200 ℃141～5 V-1999～99999 d220～5 V开方-1999～99999 d07Wre0 ～2300 ℃150～5 V-1999～99999 d23可切换输入详见下表 08Pt100-200～650 ℃160～20 mA-1999～99999 d ★ 全切换输入只需设定仪表二级参数，即可切换输入多种分度号，可输入分度号如下： 代码输入类型代码输入类型代码输入类型代码输入类型代码输入类型01B05T09Pt100.1141～5 V211～5 V开方02S06J10Cu50150～5 V220～5 V开方03K07WRe124～20 mA194～20 mA开方 04E08Pt100130～10 mA200～10mA开方 注意：同种分度号，选型代码和仪表编程代码不同，在仪表设定时请注意。 ★ 变送输出方式 选型代码012345输出方式无输出继电器4～20mA0～10mA1～5V0～5V ★ 报警输出方式 选型代码NHLGAD输出方式无报警（可省略）上限报警下限报警偏差内报警偏差外报警LBA报警 ★ 型号举例： SWP-LCD－ND805-21-08-HL-P-W PID自整定控制仪，通讯方式RS-232,输出方式继电器输出，输入类型为Pt100，第一报警为上限报警，第二报警 为下限报警，馈电输出，DC24V供电，横表。 二、 特殊技术参数 控制输出方式PWM输出，可控硅触发输出，固态继电器输出，电压/电流输出设定/显示精度+0.5% FS+1位数max。设定值与显示值匹配，无相对误差比例范围0.0%-100.0%（单位：0.1%）积分（复位）时间0-9,999s（单位：1s）微分（比率）时间0-9,999s（单位：1s）控制周期1-250s（单位：1s）采样周期0.5s 三、仪表外形及接线图(以下为基本配线，特殊订货请参考随机接线图) 型号SWP-LCD-NP系列（横式）接 线 图仪表外形仪表尺寸:160×80×140mm开孔尺寸:152×76mm重 量:400g 四、SWP-LCD-NP系列32段PID可编程序控制仪型谱表 型 号代 码说 明SWP -LCD-N□ □ □□-□ □ □-□□- □ □-□-□-□新一代大屏幕带背光液晶显示仪表仪表功能P 32段PID可编程序控制仪外形尺寸8 160×80mm（横），80×160mm（竖）控制作用05 PID调节功能通讯方式□ 参见"通讯方式"控制输出□ 参见"控制输出方式"变送输出□ 参见"变送输出方式"输入类型□□ 参见"输入类型" 第一报警方式□ 参见"报警输出方式"第二报警方式□ 参见"报警输出方式"馈电输出P DC24V馈电输出供电方式WT DC24V供电AC90～265V供电（开关电源）AC220V供电（线性电源，可省略）外形特征S 竖式显示仪表横式显示仪表 ★ 输入类型 代码输入类型测 量 范 围代码输入类型测 量 范 围代码输入类型测 量 范 围01B400～1800 ℃09Pt100.1-99.9～199.9℃1730～350Ω-1999～99999 d02S0 ～1600 ℃10Cu50-50.0～150.0 ℃18特 殊 规 格用 户 特 定03K0 ～1300 ℃11Cu100-50.0～150.0 ℃194～20 mA开方-1999～99999 d04E0 ～1000 ℃124～20 mA-1999～99999 d200～10mA开方-1999～99999 d05T-200～400 ℃130～10 mA-1999～99999 d211～ 5 V开方-1999～99999 d06J0 ～1200 ℃141～5 V-1999～99999 d220～5 V开方-1999～99999 d07Wre0 ～2300 ℃150～5 V-1999～99999 d23全可切换输入详见下表 08Pt100-200～650 ℃160～20 mA-1999～99999 d24频率输入 0～10KHz ★ 全切换输入只需设定仪表二级参数，即可切换输入多种分度号，可输入分度号如下： 代码输入类型代码输入类型代码输入类型代码输入类型代码输入类型01B05T09Pt100.1141～5 V211～5 V开方02S06J10Cu50150～5 V220～5 V开方03K07WRe124～20 mA194～20 mA开方 04E08Pt100130～10 mA200～10mA开方 ★ 报警输出方式 选型代码NHLGAD输出方式无报警（可省略）上限报警下限报警偏差内报警偏差外报警LBA报警 ★ 变送输出方式 选型代码012345输出方式无输出继电器4～20mA0～10mA1～5V0～5V ★ 通讯方式 选型代码02489通讯方式无通讯RS-232RS-422RS-485特殊规格 ★ 控制输出方式 选型代码0123456789输出方式无输出继电器4～20mA0～10mA1～5V0～5VSCR输出SSR输出特殊规格SOT输出 SCR--可控硅过零触发脉冲输出，SSR--固态继电器控制输出，SOT--双向可控硅输出 ★ 型号举例： ①SWP-LCD-NP805-21-09-HL-P-W-S 通讯方式为RS-232，输出方式为继电器输出，输入类型为Pt100.1，第一报警为上限报警，第二报警为下限报警，DC24V馈电输出，DC24V供电，竖表。 ②SWP-LCD-NP805-81-08-LH-P-T 通讯方式为RS-485，输出方式为继电器输出，输入类型为Pt100，第一报警为下限报警，第二报警为上限报警，DC24V馈电输出，AC90～265V供电（开关电源） |
